3D-печать металлом в медицине: хирургические шаблоны, имплантаты, модели органов

01Что печатают из металла в медицине

SLM-печать применяют там, где важны индивидуальная форма, небольшая серия или сложная пористая геометрия. Выбор материала и конструкции зависит от назначения изделия. В таблице приведены примеры, а не готовые указания для конкретной операции.

02Хирургические шаблоны

Хирургический шаблон помогает перенести предоперационный план в операционную: он задаёт положение инструмента, направление сверления или линию распила. Его проектируют по цифровым данным пациента, а геометрию контакта проверяют до применения.

Зачем выбирать металл? Металлическая направляющая может быть тонкой и жёсткой, выдерживать контакт с инструментом и подходить для предусмотренного производителем метода стерилизации. Эти свойства зависят от сплава, конструкции и обработки поверхности; их подтверждают для готового изделия.

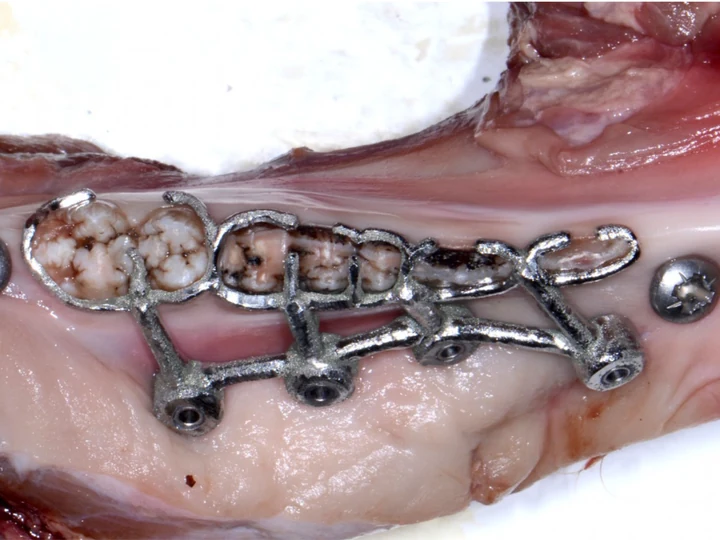

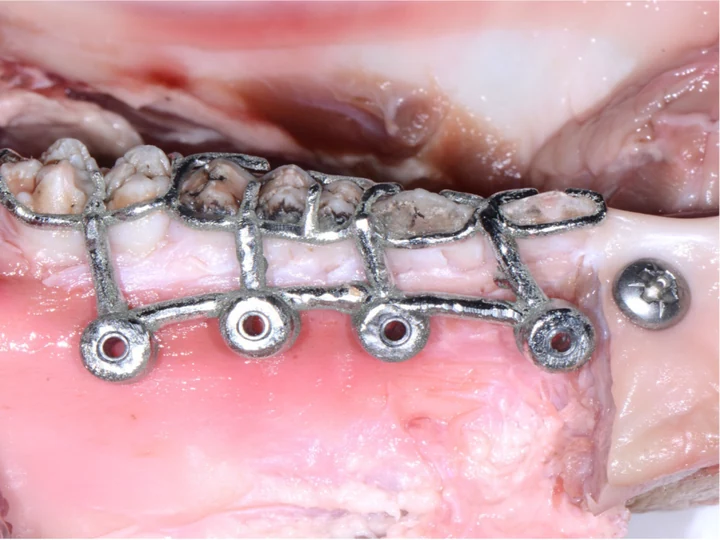

В экспериментальном исследовании Cabezon и соавторов кобальт-хромовый хирургический направляющий изготовили 3D-печатью и испытали на модели челюсти. Это пример технологии, а не доказательство пригодности любого напечатанного шаблона для клинического использования.

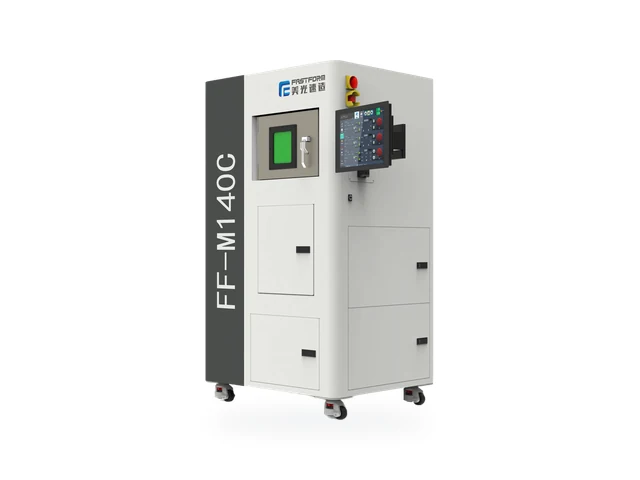

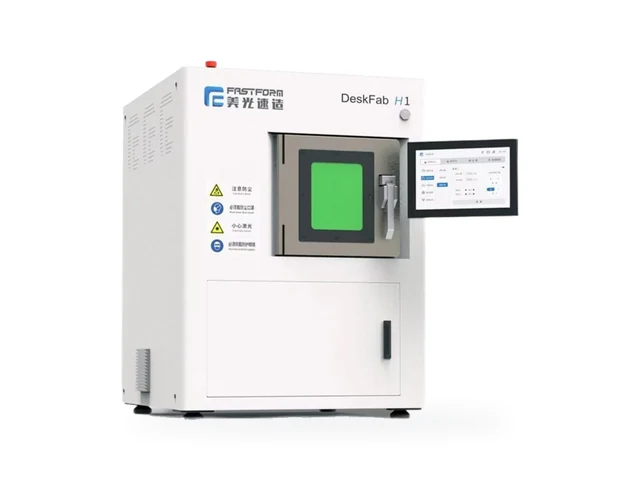

Заявленная точность печати FastForm M140C составляет ±0,1 мм при длине до 100 мм; для DeskFab H1 в карточке указана точность ±0,05 мм. Размеры и посадку готового шаблона проверяют после всех производственных операций.

03Индивидуальные имплантаты

Для индивидуальных имплантатов рассматривают титановый сплав Ti6Al4V и технически чистый титан TA1. Материал выбирают под нагрузки, конструкцию, требования к исходному порошку и способу изготовления. Об особенностях печати этих сплавов читайте в статье «3D-печать титаном».

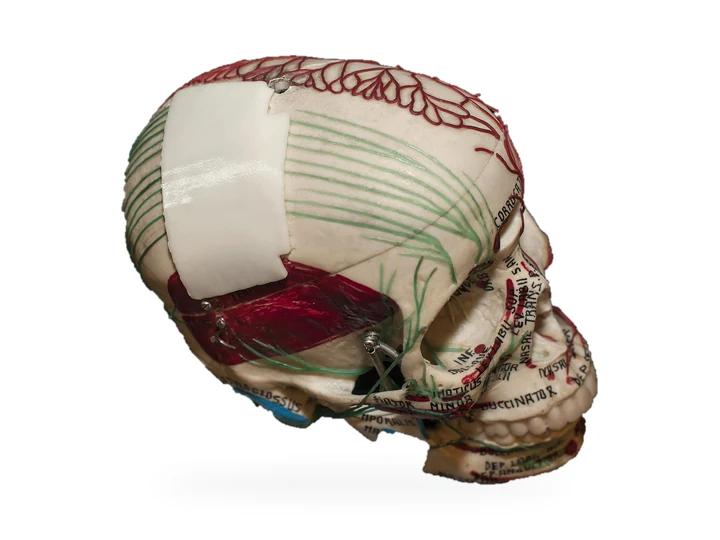

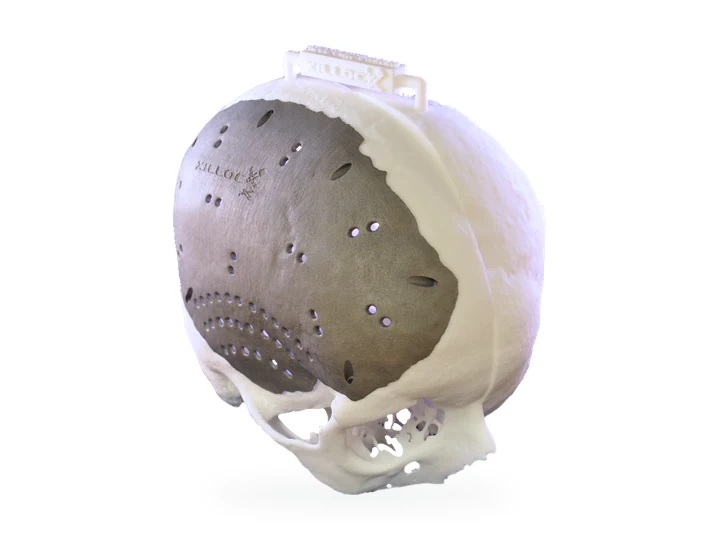

Анатомическая форма. По цифровой модели проектируют краниальные пластины, компоненты для реконструкции челюсти, таза и другие изделия под конкретный дефект.

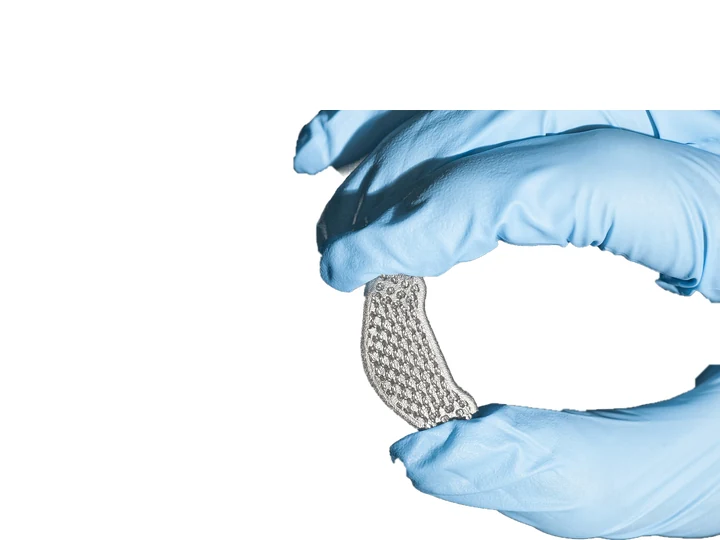

Пористые структуры. SLM-печать позволяет спроектировать решётчатую поверхность или внутреннюю зону. Для изделия задают размер пор и перемычек, затем проверяют полученную геометрию и свойства. Такая поверхность может использоваться в конструкциях, рассчитанных на остеоинтеграцию.

Масса и жёсткость. Внутреннюю геометрию можно менять при проектировании, но влияние на прочность и работу изделия необходимо подтверждать испытаниями.

Регистрация изделий. Имплантаты и хирургические шаблоны, предназначенные для медицинского применения, подпадают под требования к медицинским изделиям. Печать на принтере сама по себе не подтверждает возможность клинического применения. Порядок регистрации и состав подтверждающих материалов описаны Росздравнадзором; требования к конкретному изделию уточняют со специалистами по регистрации.

04Модели органов: где металл обычно не нужен

Анатомические модели для планирования операций и обучения чаще печатают из полимеров. Полимерная модель может быть прозрачной, цветной или эластичной, если это помогает показать нужные структуры. Металлическая SLM-печать обычно предназначена для другого результата: шаблона, имплантата или инструмента.

В одном проекте могут сочетаться оба процесса: полимерная модель помогает обсудить операцию, а отдельно изготовленный металлический шаблон или имплантат используют по назначению после предусмотренного контроля.

05Материалы для медицинской печати

Ссылки ведут на конкретные порошки VMPowder. Наличие порошка в продаже не означает, что напечатанное из него изделие автоматически подходит для имплантации: состав, партия и производственный процесс требуют отдельной оценки.

06Какой принтер FastForm выбрать для медицины

Ниже - области построения по карточкам моделей. Выбор начинается с размера изделия, материала и требуемого объёма выпуска; характеристики принтера сами по себе не заменяют валидацию изготовления медицинского изделия.

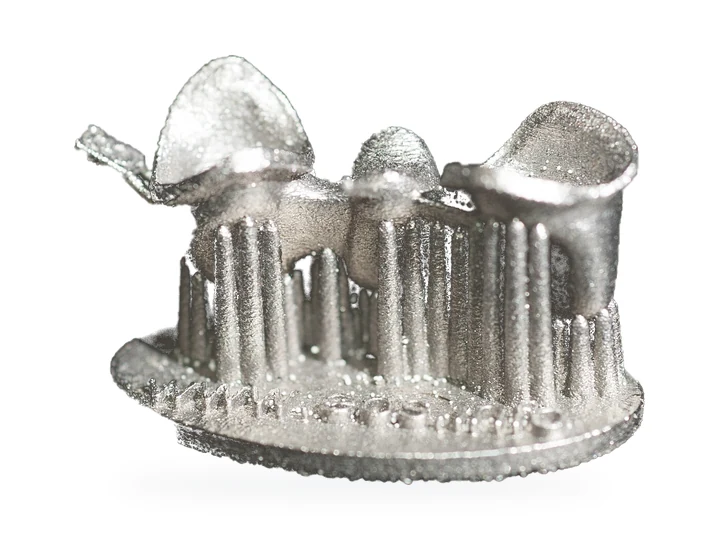

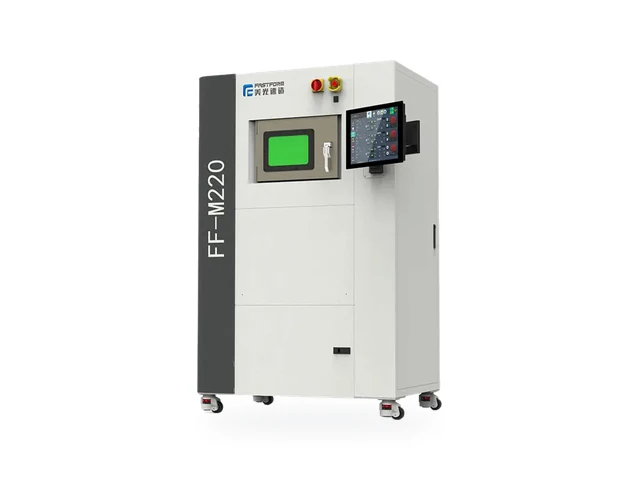

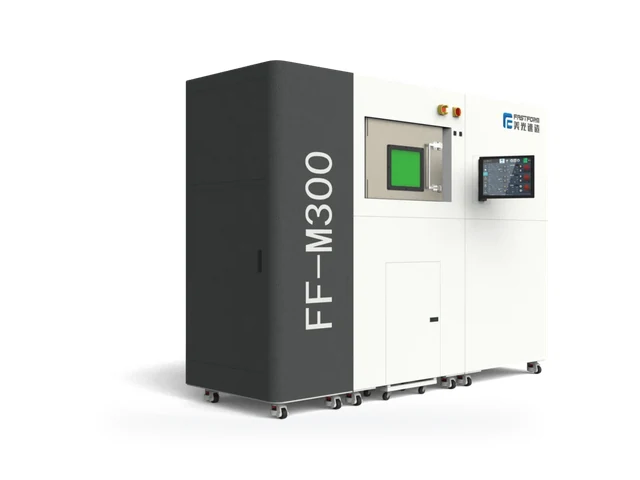

DeskFab H1Ø100×100 ммНебольшие шаблоны, стоматологические изделия, опытные образцыFastForm M140CØ140×100 ммНебольшие изделия и лабораторное производствоFastForm M220220×140×100 ммИндивидуальные изделия и серии небольших деталейFastForm M300300×300×400 ммБолее крупные изделия и производственные задачи

Для титана важны подходящий защитный газ, контроль атмосферы и параметры процесса. В карточках M140C и M220 указано содержание кислорода в камере не выше 100 ppm. Для крупных изделий и серий в линейке также есть M420Q и M800. Итоговый выбор проверяют на тестовой детали.

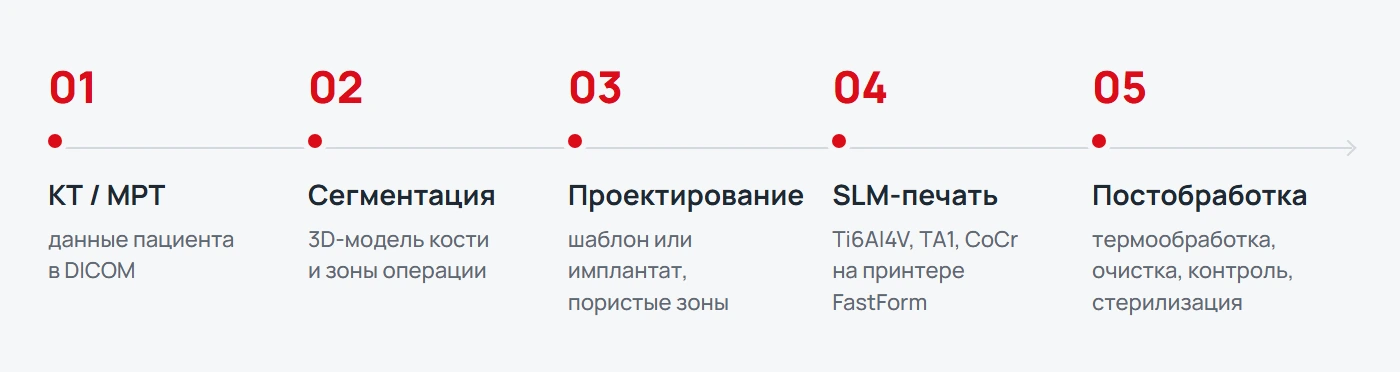

07Как начать проект

1. Определите изделие: хирургический шаблон, имплантат, стоматологическую конструкцию или модель для планирования.
2. Подготовьте исходные данные и несколько типовых моделей в STL или STEP. Медицинские данные пациента передавайте только через согласованный защищённый процесс.
3. Согласуйте материал, принтер и тестовую печать. После неё оцените геометрию и поверхность.
4. Спланируйте необходимые операции после печати: удаление порошка, термообработку, очистку, контроль и, при необходимости, стерилизацию.
5. До клинического применения подтвердите требования к конкретному медицинскому изделию и производственному процессу.

08Частые вопросы

Расскажите, какое изделие планируете изготовить, из какого материала и в каком объёме. Специалист FastForm3D поможет подобрать оборудование и согласовать тестовую печать. Для клинического применения потребуется отдельная оценка изделия и процесса его изготовления.
